Aprašymas

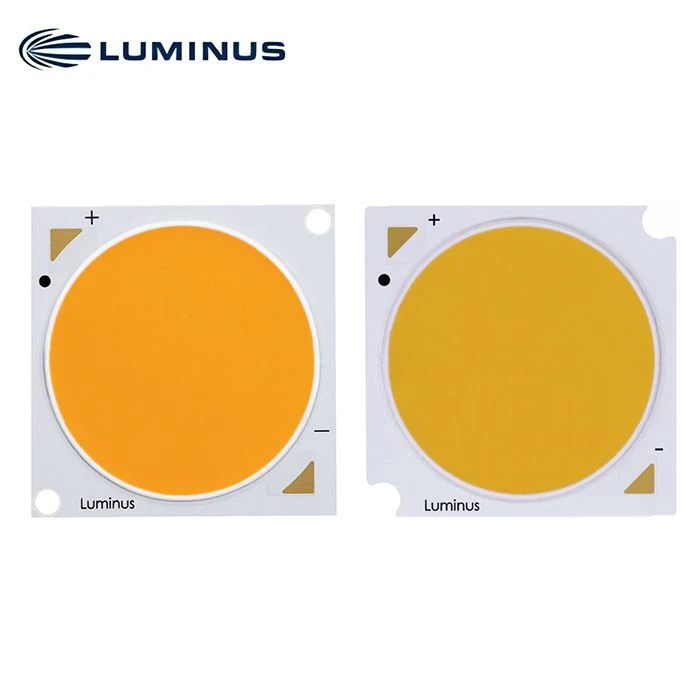

2 kartos CXM-27 COB matricos Baltas šviesos diodas
„Luminus Chip“{0}}on-Board (COB) LED serija siūlo visapusišką apšvietimo klasės sprendimą, skirtą didelio našumo apšvietimui. Pasirinkimas apima platų liumenų diapazoną nuo mažiau nei 400 lm iki daugiau nei 10 000 lm, visas pagrindines spalvų temperatūras ir gali užtikrinti didesnį nei 97 spalvų perteikimą esant 2700 K ir 3000 K, o R9 lygus 95. Šie laimėjimai leidžia apšvietimo inžinieriams ir dizaineriams sukurti apšvietimo sprendimus, pasižyminčius didžiausiu efektyvumu ir ryškumu.
Savybės
• Tipiškas didelis liumenų srautas ir efektyvumas
• Daugiau nei 8 300 lm, daugiau nei 134 LPW @ 3000K, 80CRI, 85ºC
• Daugiau nei 9 000 lm, daugiau nei 145 LPW @ 5000K, 70CRI, 85ºC
• CCT diapazonas 2700K, 3000K, 3500K, 4000K, 5000K ir 6500K
• 80 arba 90 CRI min. iki 95 min. šiltai balta spalva
• 3 SDCM spalvų suskirstymo tikslumas
• Puikus optinės spinduliuotės vienodumas ir spalvų konsistencija per kampą
• Išskirtinis ilgalaikis spalvų stabilumas
• Puikus šilumos laidumas užtikrina tolygų šilumos sklaidą
• Nekenksmingas aplinkai: atitinka RoHS ir REACH
Programos
• Architektūros ir specialybės
• Gatvės apšvietimas
• Automobilių stovėjimo aikštelės ir teritorijos apšvietimas
• Tunelio apšvietimas
Spalva Temperatūra, CRI ir R9 Vertybės
|
Spalva Temperatūros |
XX Vertė |
CRI |
R9 |
|
5000K |
75 |
>75 |
- |
|
2700K, 3000K, 3500K, 4000K, 5000K, 6500K |
80 |
>80 |
>0 |
|
2700K, 3000K, 3500K, 4000K |
90 |
>90 |
>50 |
|
2700K, 3000K |
95 |
>95 |
>85 |
CXM-27 dalis Skaičiai (AA10)
Toliau pateiktose lentelėse aprašomi produktai, kurių tipinis srautas ir minimalus srautas išmatuotas esant 1 800 mA ir nurodytas esant Tj=85ºC. Vertės esant 25 ºC yra apskaičiuotos ir pateikiamos tik kaip nuoroda. „Luminus“ gali pasirinkti pristatyti mažesnę spalvinę dėžę, kad būtų galima užsisakyti didesnę.
|
CCT |
Išvestis Flux (lm) |
Nuoroda |
Spalvų perteikimas- ing Rodyklė |
Užsakymo dalis Skaičius |
|
|
Tip. (85ºC) |
Min. (85ºC) |
Tip. (apskaičiuotas) (25ºC) |
CRI (min.) |
3-žingsnis MacAdamas Elipsė |
|
|
2700K |
7,910 |
7,515 |
8,780 |
80 |
CXM-27-27-80-36-AA10-F3-3 |
|
6,170 |
5,860 |
6,855 |
90 |
CXM-27-27-90-36-AA10-F3-3 |
|
|
5,810 |
5,515 |
6,445 |
95 |
CXM-27-27-95-36-AA10-F3-3 |
|
|
3000K |
8,340 |
7,920 |
9,260 |
80 |
CXM-27-30-80-36-AA10-F3-3 |
|
7,115 |
6,765 |
7,900 |
90 |
CXM-27-30-90-36-AA10-F3-3 |
|
|
6,565 |
6,240 |
7,295 |
95 |
CXM-27-30-95-36-AA10-F3-3 |
|
|
3500K |
8,635 |
8,315 |
9,590 |
80 |
CXM-27-35-80-36-AA10-F3-3 |
|
7,435 |
7,060 |
8,260 |
90 |
CXM-27-35-90-36-AA10-F3-3 |
|
|
4000K |
8,920 |
8,475 |
9,910 |
80 |
CXM-27-40-80-36-AA10-F3-3 |
|
7,690 |
7,305 |
8,535 |
90 |
CXM-27-40-90-36-AA10-F3-3 |
|
|
CCT |
Išvestis Flux (lm) |
Nuoroda |
Spalva Atvaizdavimas Rodyklė |
dalis Skaičius |
||
|
Tip. (85ºC) |
Min. (85ºC) |
Tip. (apskaičiuotas) (25ºC) |
CRI (min.) |
5-žingsnis MacAdamas Elipsė |
3-žingsnis MacAdamas Elipsė |
|
|
5000K |
9,040 |
8,655 |
10,155 |
80 |
CXM-27-50-80-36-AA10-F3-5 |
CXM-27-50-80-36-AA10-F3-3 |
|
6500K |
9,040 |
8,685 |
10,155 |
80 |
CXM-27-65-80-36-AA10-F3-5 |
CXM-27-65-80-36-AA10-F3-3 |
CXM-27 dalis Skaičiai (AB10)
Toliau pateiktose lentelėse aprašomi produktai, kurių tipinis srautas ir minimalus srautas išmatuotas esant 1 800 mA ir nurodytas esant Tj=85ºC. Vertės esant 25 ºC yra apskaičiuotos ir pateikiamos tik kaip nuoroda. „Luminus“ gali pasirinkti pristatyti mažesnę spalvinę dėžę, kad būtų galima užsisakyti didesnę.
|
CCT |
Išvestis Flux (lm) |
Nuoroda |
Spalva Atvaizdavimas Rodyklė |
Užsakymo dalis Skaičius |
|
|
Tip. (85ºC) |
Min. (85ºC) |
Tip. (apskaičiuotas) (25ºC) |
CRI (min.) |
3-žingsnis MacAdamas Elipsė |
|
|
2700K |
7,910 |
7,515 |
8,780 |
80 |
CXM-27-27-80-36-AB10-F3-3 |
|
6,170 |
5,860 |
6,855 |
90 |
CXM-27-27-90-36-AB10-F3-3 |
|
|
5,810 |
5,515 |
6,445 |
95 |
CXM-27-27-95-36-AB10-F3-3 |
|
|
3000K |
8,340 |
7,920 |
9,260 |
80 |
CXM-27-30-80-36-AB10-F3-3 |
|
7,115 |
6,765 |
7,900 |
90 |
CXM-27-30-90-36-AB10-F3-3 |
|
|
6,565 |
6,240 |
7,295 |
95 |
CXM-27-30-95-36-AB10-F3-3 |
|
|
3500K |
8,635 |
8,315 |
9,590 |
80 |
CXM-27-35-80-36-AB10-F3-3 |
|
7,435 |
7,060 |
8,260 |
90 |
CXM-27-35-90-36-AB10-F3-3 |
|
|
4000K |
8,920 |
8,475 |
9,910 |
80 |
CXM-27-40-80-36-AB10-F3-3 |
|
7,690 |
7,305 |
8,535 |
90 |
CXM-27-40-90-36-AB10-F3-3 |
|
|
CCT |
Išvestis Flux (lm) |
Nuoroda |
Spalva Atvaizdavimas Rodyklė |
dalis Skaičius |
||
|
Tip. (85ºC) |
Min. (85ºC) |
Tip. (apskaičiuotas) (25ºC) |
CRI (min.) |
5-žingsnis MacAdamas Elipsė |
3-žingsnis MacAdamas Elipsė |
|
|
5000K |
9,040 |
8,655 |
10,155 |
75 |
CXM-27-50-75-36-AB10-F3-5 |
CXM-27-50-75-36-AB10-F3-3 |
|
9,040 |
8,655 |
10,155 |
80 |
CXM-27-50-80-36-AB10-F3-5 |
CXM-27-50-80-36-AB10-F3-3 |
|
|
6500K |
9,040 |
8,685 |
10,155 |
80 |
CXM-27-65-80-36-AB10-F3-5 |
CXM-27-65-80-36-AB10-F3-3 |
CXM-27 Veikiantis Charakterisristika1
Optinės ir elektrinės charakteristikos
|
Parametras |
Simbolis |
Minimalus |
Tipiškas |
Maksimalus |
Vienetas |
|
Pirmyn srovė2 |
Jeigu |
1,800 |
3,600 |
mA |
|
|
Priekinė įtampa 3 |
Vf |
32 |
34.5 |
37.5 |
V |
|
Galia |
62 |
140 |
W |
||
|
Darbo korpuso temperatūra4 |
T c |
105 |
ºC |
||
|
Šviesą skleidžiančio paviršiaus skersmuo |
LES |
26.5 |
mm |
||
|
Šiluminė varža (santaka{0}}prie-dėklo) |
Θjc |
0.28 |
ºC/W |
||
|
Sankryžos temperatūra |
Tj |
140 |
ºC |
||
|
Žiūrėjimo kampas |
120 |
Laipsnis |
